Stantsimise ja vormimise maailmas on stants üks kriitilisemaid, kuid sageli tähelepanuta jäetud komponente. Osana, mis puutub materjaliga vahetult kokku, et seda eraldada või plastiliselt deformeerida, onstandardne vormistantsEttevõtte jõudlus määrab otseselt toote kvaliteedi, tootmise efektiivsuse ja tööriistade maksumuse. Olenemata sellest, kas kasutate kiiret stantsimisliini või täppisvormimisoperatsiooni, on standardsete stantside praktiliste aspektide mõistmine – alates materjali valikust kuni hooldusdistsipliinini – oluline teie tootmisprotsessi optimeerimiseks.
Tavaline stantsimisstants, tuntud ka kui stantsimistihvt, stantsimisstants või lihtsalt stants, on stantsimisvormi paigaldatud metallkomponent, mis teostab pidevaid mulgustamis-, tühjendus- või vormimistoiminguid. See töötab koos matriitsiga, et eraldada või vormida töödeldava detaili materjal soovitud tooteks või pooltooteks.
Standardseid stantse on erineva konfiguratsiooniga, et need sobiksid erinevate rakendustega. Levinud tüüpide hulka kuuluvad T-tüüpi standardstantsid, B-tüüpi standardstantsid, juhitavad stantsid, alastantsimislöögid ja vormimisstantsid. Stantsi teeb standardiks see, et selle mõõtmed ja spetsifikatsioonid vastavad kehtestatud rahvusvahelistele standarditele, nagu ISO, DIN, JIS, HASCO, DME või MISUMI, tagades vahetatavuse ja prognoositava jõudluse.
Torumaterjali valik mõjutab otseselt tööriista eluiga, kulumiskindlust ja maksumust. Siin on kõige laialdasemalt kasutatavad materjalid:
| Materjal | Peamised omadused | Tüüpiline rakendus |
|---|---|---|
| Legeeritud tööriistateras | Hea kulumiskindlus, kulutõhus | Üldine stantsimine, madala kuni keskmise tugevusega materjalid |
| Kiire teras | Kõrge kõvadus, kuumakindlus, ideaalne kiireks stantsimiseks | Kiire tootmine, õhemad materjalid |
| Volframkarbiid | Äärmiselt kõrge kõvadus, suurepärane kulumiskindlus | Suuremahuline tootmine, abrasiivsed materjalid, suured löögikoormused |
| Pulbermetallurgia terased | Ühtlane struktuur, suurepärane sitkus ja kulumiskindlus | Nõudlikud rakendused, pikaajaline tootmine |
Toru eluea pikendamiseks kasutatakse sageli pinnatöötlusi:

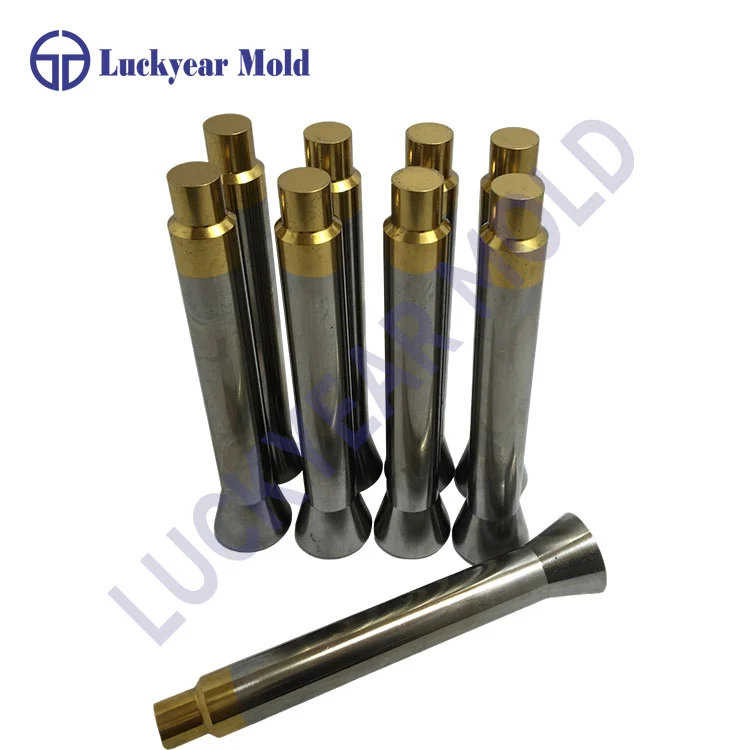

TiN – kullavärvi, tagab suurepärase kulumiskindluseStandardsed stantsid on valmistatud rangete tolerantside järgi. Kvaliteedistandardi löögiga saavutatakse tavaliselt:
Läbimõõdu tolerants: ±0,001 mm kuni ±0,002 mm
Kontsentrilisus: 0,002 mm piires
Ümarus: 0,003 mm piires
Pinna karedus: Ra 0,04 kuni Ra 0,4
Valik peaks põhinema teie taotluse erinõuetel. Võtke arvesse järgmisi tegureid:
Stantsi materjal peab sobima tooriku materjaliga. Pehmete materjalide, nagu alumiinium või pehme teras, puhul võib piisata legeeritud tööriistaterasest. Roostevaba terase või ülitugevate sulamite puhul on soovitatav kasutada kiirterast või karbiidi.
Standardsed löögid peaksid vastama tunnustatud asendatavuse standarditele:
ISO 8020 – rahvusvaheline standard stantside jaoksPöörake tähelepanu tööosa läbimõõdule, paigaldussektsiooni mõõtmetele ja kogupikkusele. Need peavad vastama teie stantside komplekti spetsifikatsioonidele.
Toru ja matriitsi vaheline sobivus on tembeldamiskvaliteedi määrav tegur. Õige kliirens tagab puhta lõikamise, minimeerib jäsemete teket ja pikendab tööriista eluiga.
| Kliirens | Mõju |
|---|---|
| Liiga suur | Rasked pursked, karedad pügatud servad, materjali moonutused |
| Liiga väike | Tööriista liigne kulumine, suurenenud tonnaaž, löögi purunemise oht |
| Optimaalne | Puhas lõikamine, minimaalsed jämedused, tasakaalustatud tööriista kasutusiga |
Üldiselt peaks stantsi läbimõõt olema õige kliirensi tagamiseks veidi väiksem kui matriitsi ava. Selle sobivuse saavutamine ja säilitamine nõuab täpset tootmist ja regulaarset jälgimist.
Õige paigaldus tagab, et perforaator töötab nii, nagu on ette nähtud:
Joondamise kontrollimine: külgkoormuse vältimiseks veenduge, et mulgustus ja stants oleksid kontsentrilised.
Kontrollige kinnihoidmist: kasutage õiget fiksaatorit ja veenduge, et mulgus on kindlalt kinnitatud.
Kinnitage kliirens: veenduge, et stantsi ja matriitsi vahekaugus on määratud vahemikus.
Kontrollige määrimist: hõõrdumise ja kuumuse kogunemise vähendamiseks kasutage sobivat määrdeainet.
Torustamine ebaõnnestub peamiselt kahe mehhanismi kaudu: kulumine ja purunemine.
| Rikkerežiim | Märgid | Ennetamine |
|---|---|---|
| Kulumine / servade ümardamine | Suurenenud pursked, vähenenud nihkepind, suurenenud tonnaaž | Regulaarne ülevaatus, õigeaegne uuesti teritamine |
| Luumurd / purunemine | Äkiline rike, nähtavad praod | Vältige ülekoormust, hoidke õiget liikumisruumi, kasutage õiget materjali |
| Deformatsioon / painutamine | Püsiv moonutus | Tonnaaži vähendamine; tagada materjali õige kõvadus |
Üks levinumaid vigu auguraua hooldamisel on enne tegutsemist oodata, kuni osadel on nähtavad pursked. Selleks ajaks, kui purgid on nähtavad, on stantsi serval juba märkimisväärne raadius ja kahjustused on kogunenud tunde.
Mõelge sellele reaalsele stsenaariumile: kui eemaldate stantsi minimaalse kulumise korral uuesti teritamiseks, on eemaldamine väike. Kuid kui ootate, kuni pursked teid tegutsema sunnivad, võib kulumine olla palju olulisem. Selle serva puhastamine kulutab ühe reaktiivtsükli jooksul palju rohkem tööriista kasutusiga, kui oleks kulunud ennetava hoolduse korral.
| Sagedus | Ülesanne |
|---|---|
| Pärast iga jooksu | Puhastage stantsi pind; eemaldage praht ja määrdeainejäägid |
| Igapäevane | Kontrollige nähtavat kulumist, servade ümardamist või pragusid |
| Tsüklite arvu järgi | Uuesti teritamine löökide arvu alusel |
| Vastavalt vajadusele | Deburr; kandke määrdeainet; kontrollida mõõtmeid |
Väikseid augukesi tuleks suurema pinnasurve ja kiirema soojuse akumuleerumise tõttu kontrollida sagedamini. Suuremad löögid võivad kontrollitud tingimustes ulatuda pikemate intervallideni.
Nähtav serva ümardus
Nõutava tonnaaži suurendamine algtasemest
Vähendatud lõikepinna protsent tembeldatud osadel
Osad, mis näitavad ebaühtlast kvaliteeti või mõõtmete triivi
Tavalisi stantse kasutatakse peaaegu kõigis tootmissektorites:
| Tööstus | Rakendus |
|---|---|
| Autotööstus | Kerepaneelide, šassii komponentide, dekoratiivosade tembeldamine |
| Elektroonika | Ühendusklemmide, juhtraamide, varjestuspurkide mulgustamine |
| Meditsiiniline | Kirurgiliste instrumentide, seadmekorpuste vormimine |
| Lennundus | Konstruktsioonikomponentide täppisstantsimine |
| Tarbekaubad | Seadmepaneelid, pakendikomponendid, riistvara |
| Vormi valmistamine | Plastist survevaluvormide komponendid, survevalu osad |
Tavalise stantsi praktiline väärtus ületab selle ostuhinna. Võtke arvesse järgmisi kulutegureid:
Esialgne maksumus: Kõrgema kvaliteediga materjalidel on suurem eelhind, kuid pikem kasutusiga.Majanduslik magus koht ei pruugi olla odavaim ega ka kõige kallim – see on see, mis tagab madalaima kogukulu tembeldatud osa kohta kogu selle elutsükli jooksul.
Thestandardne vormistantsvõib olla tembeldamisprotsessi väike komponent, kuid selle mõju tootlikkusele, kvaliteedile ja kuludele on tohutu. Praktiline edu algab teie rakenduse jaoks õige materjali ja konfiguratsiooni valimisega, jätkub õige paigalduse ja vaba ruumi haldamisega ning kulmineerub distsiplineeritud hooldusega – mitte oodata nähtavat riket, vaid tegutseda mõõdetud kulumise ja tsüklite arvu põhjal. Kui lähenete oma löökidele protsessiinseneri mõtteviisiga, keskendudes geomeetriale, materjaliteadusele ja kulumisfüüsikale, muudate kulutatava osa usaldusväärseks tootmisvaraks.
