Mis on täppispallilukuga löögid?

Täppispallilukuga löögidon metalli stantsimise ja stantsimise operatsioonide peamised tööriistakomponendid, mis kasutavad kiireks sisestamiseks ja eemaldamiseks kiirvahetatavat kuulluku mehhanismi. Selles juhendis selgitatakse, mis need on, kuidas need toimivad, kus neid kasutatakse ja kuidas valida oma tootmisprotsessi jaoks õiget tüüpi – koos tööstuse konteksti ja otsuste tegemist toetavate näidetega.

Sisukord

• Mis on täppispallilukuga löögid?
• Kuidas kuullukuga löögid töötavad?
• Miks kasutada täppispallilukuga lööke?
• Milliseid kuullukustuslöögi tüüpe on olemas?
• Kuidas valida õige palliluku löök?
• Korduma kippuvad küsimused (KKK)

Mis on täppispallilukuga löögid?

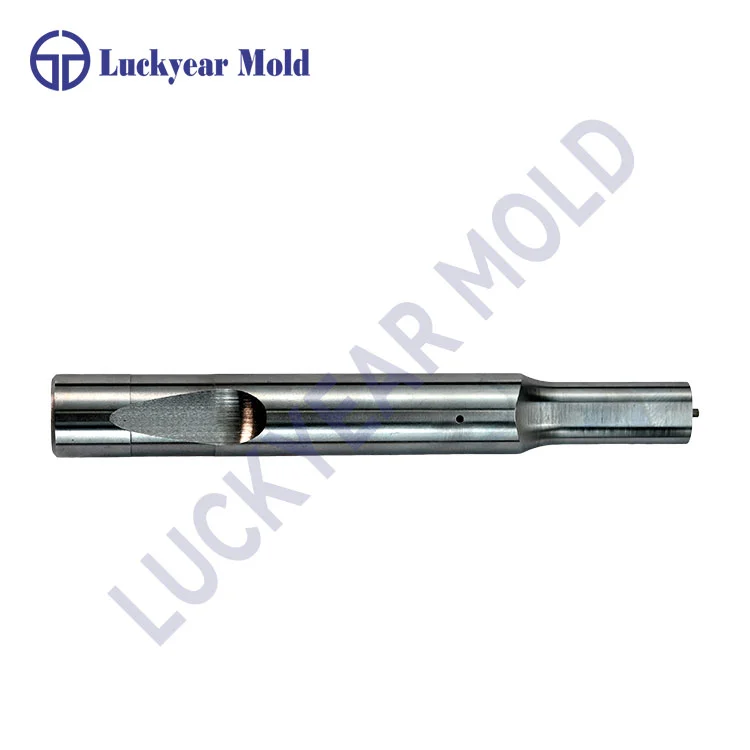

Täppispallilukuga löögid on spetsiaalsed metallist stantsimistööriistad, mis on loodud aukude või vormide tekitamiseks lehtmetallis või muudes aluspindades, kasutades lukustuskuulil põhinevat kiirvahetusmehhanismi. Need on valmistatud kõrgekvaliteedilistest tööriistaterastest, nagu SKH51, SKD11 või samaväärsetest materjalidest, ning on toodetud täpsete tolerantside järgi, et tagada korduv jõudlus tööstuslike tööriistade rakendustes.

Erinevalt tavalistest stantsidest, mis surutakse või surutakse fikseeritud kinnitusega matriitsipesasse, lukustuvad kuullukustusstantsid väikese teraskuuli ja soone kaudu hoidikusse, võimaldades kiiret eemaldamist ja asendamist ilma kogu stantsisüsteemi lahti võtmata. See mehhanism vähendab märkimisväärselt seisakuid tööriistade hoolduse või vahetamise ajal.

Kuidas kuullukuga löögid töötavad?

Täpse Ball Lock Punchi tööpõhimõte põhineb selle ainulaadsel kiirvahetaval lukustussüsteemil:

• Sfääriline pall asub löögi varre soones.
• Pall haakub sobivasse süvendisse löögi hoidikus.
• Istudes lukustab pall stantsi paigale, hoides seda kindlalt stantsimise või vormimise ajal.
• Spetsiaalne vabastustööriist vabastab kuuli, võimaldades stantsi hõlpsasti hoidikust eemaldada ilma matriitsi konstruktsiooni lahti võtmata.

See süsteem erineb traditsioonilistest press-fit-tööriistadest, mis nõuavad tööriistakomponentide asendamiseks või reguleerimiseks märkimisväärset rebimisaega.

Miks kasutada täppispallilukuga lööke?

Täppispallilukuga löögid kasutamise eelised ilmnevad eriti keskmise ja suure mahuga tootmiskeskkondades:

Kasu	Selgitus
Kiire vahetus	Palli lukustusmehhanism võimaldab kiiret stantsi vahetamist ilma stantsi eemaldamata, vähendades hooldusseisakuid.
Täiustatud täpsus	Toodetud kõrgete tolerantside järgi, tagades ühtlase aukude kvaliteedi ja joonduse.
Mitmekülgsus	Saadaval nii kerge kui ka raskeveokite stiilis, väljaviskega või ilma.
Vähendatud seisakuaeg	Kulunud või kahjustatud stantside kiire eemaldamine kiirendab hooldustsükleid.

Need eelised muudavad kuulluku löögid tavaliseks autotööstuses stantsimisel, seadmete tootmisel ja tööstuslikes vormides, kus tööaeg ja osade järjepidevus on kriitilise tähtsusega.

Milliseid kuullukustuslöögi tüüpe on olemas?

Täppispallilukuga löögid on saadaval mitmesugustes konfiguratsioonides, sõltuvalt rakenduse vajadustest:

• Kerged kuullukustuslöögid– Sobib pehmematele materjalidele ja mõõduka täpsusega rakendustele.
• Tugevad kuullukustuslöögid– Kasutatakse paksemate materjalide ja suurema koormusega töödel.
• Palliluku väljaviskelöögid– Sisaldab integreeritud ejektori tihvti, et vältida nälkjate tõmbamist.
• Punkt suurem kui varre kujundus– Lubage kitsastes stantsiruumides kasutada stantsiotsikuid, mis on suuremad kui varre läbimõõt.

Kuidas valida õige palliluku löök?

Õige Ball Lock Punchi valimine sõltub mitmest tegurist:

1. Materjali paksus ja kõvadus– Raskemad ja kõvemad materjalid vajavad sageli tugevaid stantse; pehmemad ja õhukesed materjalid võivad kasutada kergeid stiile.
2. Tootmismaht– Suurte mahtude puhul on eeliseks ejektori konstruktsioon, mis väldib nälkjaid.
3. Tööriistade ühilduvus– Veenduge, et stantsi läbimõõt ja kinnitussüsteemid vastaksid masina standarditele (nt ANSI kuulipesa standarditele).
4. Hoolduskõlblikkus– Ball Lock hõlbustab hooldust, kui on vaja kiireid ümberlülitusi.

Korduma kippuvad küsimused (KKK)

Millistest materjalidest on valmistatud täppis-kuullukuga löögid?

Enamik täpsemaid kuullukustusstantse on valmistatud kvaliteetsetest tööriistaterastest, nagu SKH51, SKD11 või samaväärsetest. Need materjalid tagavad korduvateks stantsimistoiminguteks vajaliku kõvaduse ja kulumiskindluse.

Kuidas parandab kuulluku mehhanism tööriistade tööaega?

Kuullukustusmehhanism võimaldab kiiret stantside sisestamist ja eemaldamist hoidikutest ilma kogu stantsi lahti võtmata. See kiirendab hooldust ja vähendab tootmisseisakuid.

Kas kuullukuga lööke saab kasutada ejektorsüsteemidega?

Jah, on olemas sisseehitatud ejektoritega kuullukustusstantsid (mida sageli nimetatakse ka kuulluku väljatõukuriteks), mis aitavad vältida nälkjate tõmbamist ja parandavad stantsi jõudlust teatud rakendustes.

Millistes tööstusharudes kasutatakse tavaliselt kuullukuga lööke?

Kuullukustusstantse kasutatakse laialdaselt autotööstuses, seadmete tootmises ja tööstuslikes stantsides, kus lehtmetallitööd on sagedased ja täpsus on oluline.

Kas kuullukulöögid on standardiseeritud?

Kuuliluku funktsioon vastab standarditele nagu ANSI B94.17, et tagada õige haardumine ja ohutus, kuid täpsed mõõtmed ja profiilid võivad tootjati erineda. Perforaatori kinnituste ja mõõteriistade õige pallipesa asukoha kontrollimine aitab probleeme vältida.

Täpsete tööriistade vajaduste jaoks kaaluge partnerlust selliste valdkonna juhtidega naguDongguan Luckyear Precision Mold Parts Co., Ltd.kes on spetsialiseerunud täppistööriistade komponentidele, sealhulgas kuullukustusstantsidele.
